运用光纤熔接机怎样进行光纤熔接
来源:2017-11-29

运用光纤熔接机来对光纤进行熔接是我们通讯业常常用到的一件事情,那怎么进行光纤熔接?它有没有什么独特的技巧?

 运用光纤熔接机怎样进行光纤熔接

光纤熔接应遵循的原则是:芯数相等时,要同束管内的对应色光纤对接,芯数不同时,按顺序先接芯数大的,再接芯数小的。

光纤熔接的方法有:

熔接、活动连接、机械连接三种。在工程中大都采用熔接法。采用这种熔接方法的接点损耗小,反射损耗大,可靠性高。

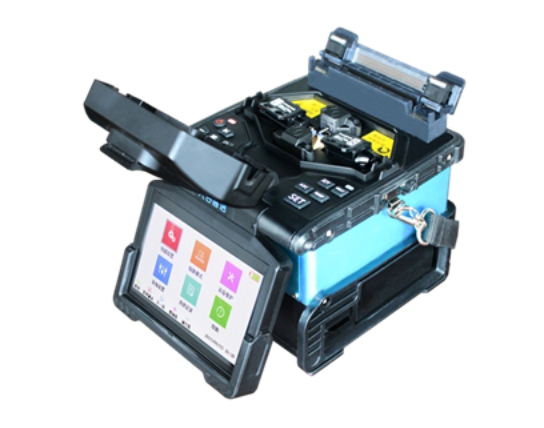

光纤熔接机

运用光纤熔接机进行光纤熔接的过程和步骤:

1.开剥光缆,并将光缆固定到接续盒内。注意不要伤到束管,开剥长度取1m左右,用光纤清洁布搭配光纤清洁液将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚折断纤芯。

      2.分纤将光纤穿过热缩管。将不同束管,不同颜色的光纤分开,穿过热缩管。剥去涂覆层的光纤很脆弱,使用热缩管,可以保护光纤熔接头。

3.打开熔接机电源,采用预置的程式进行熔接,并在使用中和使用后及时去除熔接机中的灰尘,特别是夹具,各镜面和V型槽内的粉尘和光纤碎未。CATV使用的光纤有常规型单模光纤和色散位移单模光纤,工作波长也有1310nm1550nm两种。所以,熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。如没有特殊情况,一般都选用自动熔接程序。

4.制作光纤端面。光纤端面制作的好坏将直接影响接续质量,所以在熔接前一定要做好合格的端面。用专用的剥线钳剥去涂覆层,再用再用光纤清洁液沾湿光纤清洁布在裸纤上擦拭几次,用力要适度,然后用精密光纤切割刀切割光纤,对0.25mm(外涂层)光纤,切割长度为8mm-16mm,对0.9mm(外涂层)光纤,切割长度只能是16mm。切割好后将光纤小心置入熔接机的V型槽内,关上防风罩,按下熔接机的放电键.即可自动完成熔接,只需11秒。

5.移出光纤用加热炉加热热缩管。打开防风罩,把光纤从熔接机上取出,再将热缩管放在裸纤中心,放到加热炉中加热。加热器可使用20mm微型热缩套管和40mm60mm一般热缩套管,20mm热缩管需40秒,60mm热缩管为85秒。

6.盘纤固定。将接续好的光纤盘到光纤收容盘上,在盘纤时,盘圈的半径越大,弧度越大,整个线路的损耗越小。所以一定要保持一定的半径,使激光在纤芯里传输时,避免产生一些不必要的损耗。

8.密封和挂起。野外接续盒一定要密封好,防止进水。



以上的的就是小编为大家分享的如何运用光纤熔接机进行光纤的熔接,希望对大家有所帮助,当然在大家运用熔接机时有任何的不了解的地方我们的在线客服随时乐意为你进行服务。
