蓄电池组容量测试仪概述 该设备采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，是根据国家有关测试与维护规程要求所设计，对蓄电池进行性能检测的专业测试仪器。该仪器放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。蓄电池组容量测试仪产品功能及主要特点
一、 在线监测功能：
在电池组处于在线放电、均充、浮充等状态下，对电池组及单节电池进行实时的监测；包括整组电压、单节电池电压、整组充放电电流、整组充入容量、整组放出容量、监测时间等；
用户可设置监测电池节数。
二、核对放电功能：
在电池组脱离系统后利用智能假负载进行恒流核对放电，设定好“放电电流”、“放电时间”、“放电容量”、“整组终止保护电压”、“单体终止保护电压”等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。
用户可设置放电电池节数。
三、 可保存10组在线监测、10组核对放电测试数据；用户对数据可进行查询、删除及传输操作。
四、 数据可通过串口上传至计算机，也可导出到U盘。
五、 自动保护功能：
在测试过程中当检测到整组或者单体电池异常、测试仪工作异常时，测试仪自动终止测试，以便对电池进行保护。
六、 测试仪主机采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件，是一款体积小、效率高的蓄电池组容量测试仪器。
七、 人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。
八、 海蓝色高亮度大屏幕液晶显示器，显示效果清晰优美。
九、 上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

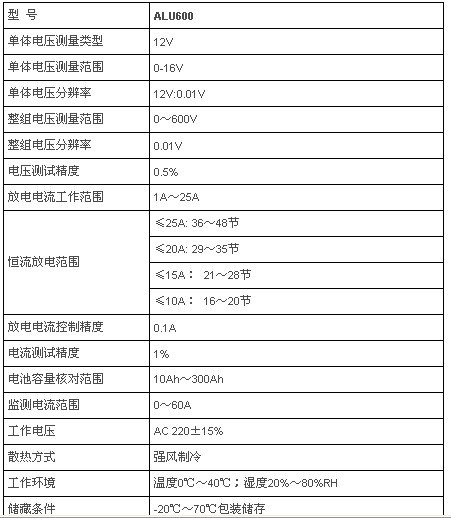

蓄电池组容量测试仪技术指标
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
电动车用蓄电池制造水平参差不齐，蓄电池质量、性能区别也相当大。与蓄电池配合的设备质量好坏也不同程度地影响蓄电池的性能。使用条件的千差万别，也造成电动车性能的差异，在用户看来都可能理解成为蓄电池的质量问题。在电动车主要部件中，蓄电池的故障率较高，以下我蓄电池测试仪厂家列举了一些典型的故障现象，介绍其检查处理方法。
◆ 一、电池漏液
1、故障现象
常见的漏液现象：一是上盖与底槽之间密封不好或因碰撞，封口胶开裂造成漏液；二是帽阀渗酸漏液；三是接线端处渗酸漏液；四是其他部位出现渗酸漏液。
2、故障的检查和处理
先做外观检查，找出渗酸漏液部位。取开盖片看帽阀周围有无渗酸漏液痕迹，再打开帽阀观察电池内部有无流动的电解液。
◆ 二、电池充不进电
1、故障现象
首先检查充电回路的连接是否可靠，检查连线与插头接触是否完好，认真检查插座和插头是否有“打火”烧弧现象，有无线路损伤断线等。
检查充电器有无损坏，充电参数是否符合要求：即初期充电电流达到1.6-2.5A/只；最高充电电压达到14.8-14.9V/只，充电浮充电转换电流达0.3-0.4A/只，浮充电压达到14.0-14.4V/只。
查看电池内部是否有干涸现象，即电池是否缺液严重。
还应检查极板是否存在不可逆硫酸盐化。极板的不可逆硫酸盐化，可通过充放电测量其端电压的变化来判定。在充电时，电池的电压上升特别快，某些单格电压特别高，超出正常值很多；放电时电压下降特别快，电池不存电或存电很少。出现上述情况，可判断电池出现不可逆硫酸盐化。
2、故障的检查和处理
先将充电回路连接牢固，充电器不正常的应更换。干涸的电池应补加纯水或1.050的硫酸，进行维护充电、放电恢复电池容量。如果发现有不可逆硫酸盐化，应进行均衡充电恢复容量。干涸的电池加液后的维护充电，应控制最大电流1.8A，充电10-15小时，三只电池的电压均在13.4V/只以上为好。如果电池之间电压差别超过0.3V，说明电池已经出现不同步的不可逆硫酸盐化。对于发生不可逆硫酸盐化的电池，需要更换整组电池或激活电池。
◆ 三、电池变形
1、故障现象
蓄电池变形不是突发的，往往是有一个过程的。蓄电池在充电到容量的80%左右进入高电压充电区，这时，在正极板上先析出氧气，氧气通过隔板中的孔，到达负极，在负极板上进行氧复活反应：
2Pb+O2=2PbO+热量
PbO+H2SO4=PbSO4+H2O+热量
反应时产生热量，当充电容量达到90%时，氧气发生速度增大，负极开始产生氢气。大量气体的增加使蓄电池内压超过开阀压，安全阀打开，气体逸出，最终表现为失水。
2H2O=2H2↑+O2↑
随着蓄电池循环次数的增加，水分逐渐减少，结果蓄电池出现如下情况：
（1）氧气“通道”变得畅通，正极产生的氧气很容易通过“通道”到达负极。
（2）热容减小，在蓄电池中热容最大的是水，水损失后，蓄电池热容大大减小，产生的热量使蓄电池温度升高很快。
（3）由于失水后蓄电池中超细玻璃纤维隔板发生收缩现象，使之与正负极板的附着力变差，内阻增大，充放电过程中发热量加大。经过上述过程，蓄电池内部产生的热量只能经过电池槽散热，如散热量小于发热量，即出现温度上升现象。温度上升，使蓄电池析气过电位降低，析气量增大，正极大量的氧气通过“通道”，在负极表面反应，发出大量的热量，使温度快速上升，形成恶性循环，即所谓的“热失控”，最终温度达到80OC以上，即发生变形。
2、故障的检查和处理
一组电池（3只）同时变形时，先做电压检查。如果电压基本正常，还应测量单格电压判断是否短路，无短路则说明变形是过充电产生“热失控”所致。应着重检查充电器的充电参数。电压偏高（高于44.7V以上）无过充电保护或涓流转换点电流偏低者（不同合金板栅的蓄电池要求转换电流不相同，一般说用铅钙锡铝合金制作的板栅的蓄电池转换电流较小，为0.025-0.03C2A；而铅锑使金制作的板栅的蓄电池转换电流较大为0.03-0.04C2A，要求更换充电器。
一组电池（3只）中只有1只或2只变形，有以下故障的可能性：（1）是电池荷电不一致，充电时造成某些电池过充电引起变形。荷电不一致的原因，可能有短路单格存在，也可能用户将电池试验放电或自放电等；（2）是某些电池出现极板不可逆硫酸盐化，内阻增大，充电发热变形；（3）是某些电池连线时反极造成充电发热变形。对未变形的电池检查放电容量以及自放电特性，若无异常则不属电池问题。
解决蓄电池变形的措施有：
▲保证不漏液的前提下尽可能多加液，以延长或避免“热失控”的产生；
▲避免产生内部短路或微短路，及带有微短路倾向；
▲使用过程中应防止过放电的发生，做到足电存放；
▲严格检查充电器，不得有严重过充现象。
▲在高温下充电，必须保证蓄电池散热良好。应采取降温措施或减短充电时间的方法，否则应停止充电
四、新电池电压降得快
1、故障现象
新电池装车、起动时电压降得快。
2、故障的检查和处理
检查仪表显示电压与电池容量是否相符。
仪表显示的电压与电池容量关系不符合上表时，应要求厂家调整。
检查蓄电池连接线是否可靠，有无短路和连接不可靠等。有则排除之。
检查电动车起动和运行电流是否过大，若是过大（起动电流在15A以上，运行时的电流6A以上）应调整控制器限流值或对电机进行检查修理。
检查蓄电池容量是否偏低，若是偏低，应对电池进行充放电。
