西安光谷通信对蓄电池应用行业的多年研究为基础,采用独有的蓄电池在线测试技术,专门开发了UPS专用蓄电池在线监测系统,彻底解决了蓄电池日常检测及维护难的问题。光谷通信改变以往蓄电池测试方法,在蓄电池测试领域实现质的改变。通过便捷在线内阻测试,即可轻松判断每节蓄电池优劣。
CR-AMS蓄电池在线监测系统是陕西柯蓝电子产品系列之一。该系统运用了先进的后备电源测试技术、微电子技术、通信技术及计算技术,具有强大的遥测、遥信、遥控功能。主要功能有,CR-AMS蓄电池在线监测系统能实时监测所有电池的实时参数:组压、单体电压、单体内阻、容量、温度、电流等,当单体电压、单体内阻及系统发生异常时应能发出声光报警信号,报警记录和历史数据自动存储并可查询。具有专业软件分析功能,自动生成报表。该系统能通过网络实现监控,远程报警。
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
BCSU蓄电池组在线监控系统
BCSU蓄电池组在线监控系统组成:
蓄电池在线监控管理系统由系统管理单元(主机)、电池组监测模块(内阻、容量)、单体监测模块、系统管理软件等部分组成。蓄电池组在线监控系统采用模块化设计,数据采用三层结构进行传递,将现场的电池组信息由电池组监测模块、单体检测模块和内阻测量模块负责采集,通过监测主机进行数据管理,最终传递给数据服务器,由远程客户端进行数据和报警查询、统计、打印报表等。
蓄电池组管理单元(BCSU主机)

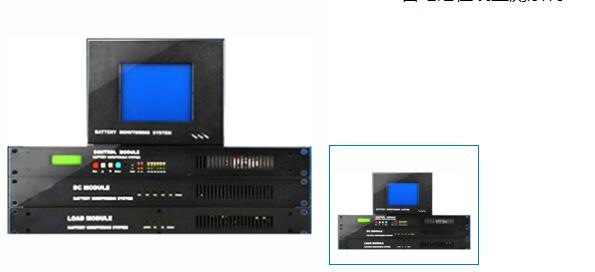

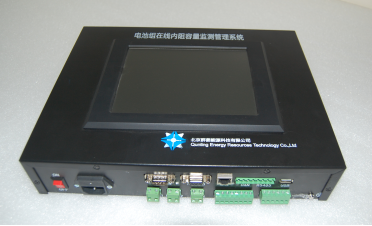

根据用户现场安装条件可选择外挂式及标准机柜式, 蓄电池组在线监控系统用于电池组监测数据、单体监测数据的收集、电池组故障诊断报警、数据交互功能;该模块具有强大的数据处理能力,可以与多种通讯接口的设备进行对接用于数据的交互处理,同时将监测数据、报警数据和存储数据上传到系统管理软件;可以通过模块上8英寸彩色触摸液晶屏进行电池组整组数据、充放电数据、单体数据、温度的显示,实时报警的显示,数据转存等功能,单体数据可采用列表和柱形图两种方式进行显示。蓄电池组在线监控系统报警数据采用列表方式显示,报警情况一目了然。
Ø 外挂式:方便应用于没有机柜的机房可以放置于柜上、电池组架边。8英寸彩色触摸液晶显示屏,能显示所有的监测内容,并可查询,通过 RS485通信接口与控制单元进行数据交换。产品尺寸:主机尺寸:长×宽×高分别为:330*250*70mm
Ø 机柜式:标准机柜,触摸屏能显示所有的监测内容,并可查询,通过 RS485通信接口与控制单元进行数据交换。产品尺寸:长×宽×高 426*330*88
蓄电池组监测单元(内阻、容量、电流、电压采集)
蓄电池组在线监控系统用于测试电池单体内阻、充放电数据、容量、电流、电压、温度的采集,每个单元测试1-2组蓄电池组(可扩展1-4组),通过RS485通信接口与控制单元进行数据交换。
主机长×宽×高为:330*250*70mm
单体电池采集模块
用于单体电压和内阻数据的采集。该模块可以同时采集24节单体的电压、内阻;采用标准Modbus协议格式。CAN通讯可根据用户定制。可以通过两种总线形式实现与系统管理模块连接和多个单体监测模块串联连接,每个模块具有外置地址拨码开关,方便设置模块地址。方便多种模块的集成联网使用。
单体采集模块长×宽×高:140*120*35mm
内阻测试模块长×宽×高:330*251*66mm
BCSU蓄电池组在线监控系统实现功能
1、 7*24小时的预警监控,确保了系统的可用性。监控主机带有液晶显示屏,能进行参数设定,能现场查看监控数据。
2、 蓄电池组在线监控系统实时显示电池组的:总电压、总电流、每节电池的电压、内阻、温度、最高4节单体电压、最低4节单体电池 等信息。
3、 监控主机能显示,每组电池是处于放电、充电、浮充等工作状态,并实时记录充放电数据。
4、 多种异常报警功能:总电压异常、 温度异常、单体电压异常、内阻异常、模块通讯异常、浮充电压异常等报警。
5、 蓄电池组在线监控系统能查询电池组的实时告警、历史告警等告警信息,以利于查找告警原因。
6、 监控主机带有自动记录存储放电、充电数据功能:内存不小于16M,能自动记录8次10小时以上的电池放电数据。
7、 蓄电池组在线监控系统内阻自动测试及数据记录:可设定一定间隔的内阻测试周期,自动记录并存储1000次以上的每节电池的内阻测试数据。
8、 监控主机带有USB数据存储接口,能用U盘读出充放电数据和每次内阻测试数据。
9、 带有蓄电池放电仪控制接口功能,能在进行放电时,单体电压低于设定门限(1.800V)时,自动控制放电仪停止放电。
10、 蓄电池组在线监控系统带有网络版的分析监控软件,在和放电仪配合放电时,能在监控界面控制放电仪启动或停止。
11、 带有RS232、RS485通讯线串口,可选配RJ45通讯端口。
12、 蓄电池组在线监控系统主机电源:交流220V
13、 监控软件能实时显示显示:总电压曲线、电流曲线、单体电池曲线、特性比较图、电压条形图、温度曲线图、容量分析表、内阻分析表、数据表格。
14、 监控软件能能进行内阻的,历史记录对比和整组内阻对比分析电池的容量。
15、 监控软件能自动生成WORD格式蓄电池放电报告,也能把数据导成EXCEL格式。
16、 监控软件能根据放电数据,自动给出每节电池好坏的报告。
17、 对于浅度的放电(超过10分钟以上)能自动分析每节电池的剩余容量。
18、 蓄电池组在线监控系统给出关于电池性能的月报表、季度报表等。
BCSU蓄电池组在线监控系统技术特点:
1. 采用32位的最新ARM芯片,作为主控芯片,可以实现显示、通讯、控制、数据处理等功能。处理速度快,性能安全、稳定;
2. 采用电阻式触摸高清显示屏,实现人机交互操作,全中文菜单显示,各种监测数据一目了然,支持中文输入法设置数据文件名;方便用户数据存储;
3. 各单元模块化设计,集成度高,可以任意组合,满足各种用户不同监测要求,同型号模块可以相互替换;方便、可靠。
4. 蓄电池组在线监控系统多组门限设置,满足客户对不同型号电池的监测要求,方便客户对不同电池组的设置使用;
5. 蓄电池组在线监控系统实时报警显示和处理功能,具有过压、欠压、截止电压三级报警功能,有效的保护电池组安全,可快速查询报警内容,方便客户追查故障具体原因。
6. 数据管理功能,可以实时监测蓄电池组的电压,充/放电电流流,单体电压,电池组温度,完成对蓄电池组工况的实时在线监测,可以长时间记录蓄电池组的各项参数,每月形成报表,对蓄电池组提出维护或者更换建议。
7. 在线甄别电池组落后单体:在线测量蓄电池组的各个单体内阻,分析蓄电池组的一致性,实现蓄电池组健康度的实时监测,保证蓄电池组的正常运行,对落后单体提出相应的维护建议。
8. 蓄电池组在线监控系统系统容错保护技术:电池管理系统具备多重自我保护功能,有效保护管理系统的正常运行;具有抗干扰,防浪涌等措施;即使管理系统内部故障甚至损坏,也不会影响电池组的运行安全,避免由于管理系统故障导致的电池损坏,甚至恶性事故的情况发生。
9. 网络化通讯和联动控制:采用RS232/RS485/CAN/网口多种通讯接口,可以实现组网监控,采用标准Modbus通讯标准和开放式通讯协议。实现远程蓄电池组状态监控。具备输入输出干接点,根据蓄电池组监控状态,实现与充放电等设备的联动控制。
10. 蓄电池组在线监控系统模块的所有接口都采用可拔插的连接端子,容易现场人员施工接线,现场操作非常方便,提高了现场的安装效率,同时增加了模块的可靠性,并且也容易对模块进行更换。
BCSU蓄电池组在线监控系统技术参数:
型号 |
BCSU-20R |
BCSU-60R |
BCSU-50R |
BCSU-110R |
BCSU-120R |
BCSU-240R |
应用单体电池节数 |
12V 20节 |
12V 4节 2V 24节 |
12V 36节(可扩充至48节) |
2V 60节 |
2V 120节 |
2V 240节 |
测量组数 |
配标1组可选同时2组/3组/4组 |
可选同时监测2组 |
||||
单体类型 |
适用于各种规格电池1.2V,2V,3.2V,3.6V,12V |
|||||
安装方式 |
固定式安装 可以选择挂式/机架式 |
|||||
电源要求 |
AC: 220V±15% |
|||||
单体电压 |
A.测量范围:0~20V B.分辨率:12V以上10mV, 12V以下1Mv C.精度:0.5% D.采样周期:0.5S |
|||||
电流量测界面 |
A.测量范围:1~300A (可选) B.分辨率:0.1A C.精度: ±2% D.采样周期:0.5S |
|||||
总电压量测界面 |
A. 测量范围:0~600V(可选) B.分辨率: 0.1V C.精度: 1% D.采样周期:0.5S E. 耐压:1000V |
|||||
内阻测量界面 |
A. 测量范围:0~200 Mω B.分辨率: 0.001mΩ C.精度: ±2% D.采样周期:1s |
|||||
温度 |
标配1个点的温度(可选多点温度采集) A. 测量范围: 0~80℃ B.分辨率:0.01℃ C.精度: ±1℃ |
|||||
环境要求 |
温度:5~50℃ 湿度:10%~90% |
|||||
通信接口 |
RS485、RS-232、 J45、CAN通讯接口 |
|||||
通信速率 |
19200bps可调 |
|||||
通讯协议 |
标准modbus通讯协议 |
|||||
报警类型 |
组电压过充/欠充、组电压过放/欠放、过流、过温、单体过充/过放、单体内阻高、线接反、单体电池异常、单体短路等 |
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
在通信设备、电力二次设备及动力设备等系统中,蓄电池组是重要的储能设备,它可保证通信设备及动力设备的不间断供电。但如果不能妥善地管理使用蓄电池组,例如过充电、过放电及电池老化等现象都会导致电池损坏或电池容量急剧下降(即使只有一节电池性能恶化,也会严重影响整组电池的性能),从而影响设备的正常供电。因此,及时可靠的对电池组进行巡回检测对于维护通信系统设备的正常运转具有十分重要的意义。许多缺乏电池测试和维护计划的电源系统用户都已得到了这样一个惨痛的教训,即:在市电断电时,系统没能维持几分钟就陷入瘫痪。
引起这一严重后果的因素源于蓄电池。很多电源系统用户已经意识到通过对电池实时监测可以及时发现蓄电池潜在的危险。因此制定一个完整、有效、定期的蓄电池维护测试规程是非常重要的。从长远来看,不仅能确保系统安全运行也可使您节约大量维护成本及不必要的损失。
因为在实际中:
◆ 大多数“免维护”电池使用寿命比预计的要短很多;
◆ 电池安装以后可能没有专人管理;
◆ 手工检测很困难,数据分析需要专业知识;
◆ 很多场合不具备定期放电检查的条件;
◆ 电池放电测试的风险很高;
◆ 无人值守站的日常检查费用很高;
◆ 大部分电池监测系统只采集了电池的电压,反映不出问题;
◆ 具有“电池管理功能”的UPS并没有检测到单电池。
蓄电池在线监测管理就是要在电池运行过程中把握电池的真实运行状态,确保蓄电池能够提供足够的后备动力。主要意义包括:改善蓄电池的使用条件,延长蓄电池的使用寿命;掌握蓄电池的当前状况,尤其是蓄电池的容量衰减;及时处理蓄电池问题,避免停电后设备瘫痪;避免盲目更换蓄电池,减少电池更换费用;降低蓄电池现场维护费用;便于集中监控和网络化管理。
蓄电池在线监测系统解决方案
系统简介 陕西柯蓝电子有限公司以及对蓄电池应用行业的多年研究为基础,采用独有的蓄电池在线测试技术,专门开发了UPS专用蓄电池在线监测系统,彻底解决了蓄电池日常检测及维护难的问题。柯蓝电子改变以往蓄电池测试方法,在蓄电池测试领域实现质的改变。通过便捷在线内阻测试,即可轻松判断每节蓄电池优劣。
CR-AMS蓄电池在线监测系统是陕西柯蓝电子产品系列之一。该系统运用了先进的后备电源测试技术、微电子技术、通信技术及计算技术,具有强大的遥测、遥信、遥控功能。
CR-AMS蓄电池在线监测系统主要是针对通信、动力系统中的蓄电池组及UPS进行实时监测,并对数据进行综合分析处理,及时判断故障、提供维护建议及产生告警,并对远端设备进行遥控和调节,从而实现通信机房、端局的无人值守。采用这种现代化的监控系统,其根本的目的是为了提高设备的维护和管理质量,降低设备的维护成本,提高整体的工作效率,从而建立一套高可靠性、高效率的维护体系。
CR-AMS蓄电池在线监测系统采用模块化结构,关键设备拥有自主知识产权,软件自行开发,并提供开放型的接口协议,组网灵活,系统严格按照国家有关测试与维护规程要求规范开发,在实用性、可靠性、技术型等方面均达到先进水平,可广泛应用于通信、政府、电力、交通、军队、教育、铁路、金融等领域。
功能 CR-AMS蓄电池在线监测系统能实时监测所有电池的实时参数:组压、单体电压、单体内阻、容量、温度、电流等,当单体电压、单体内阻及系统发生异常时应能发出声光报警信号,报警记录和历史数据自动存储并可查询。具有专业软件分析功能,自动生成报表。该系统能通过网络实现监控,远程报警。
蓄电池在线管理解决方案
(1)、用户要求
A、远程集中在线测试电池的容量、内阻等参数,蓄电池组配置如下:
1)共2组,每组192节电池,单体2V,1000AH,安装在一个机房内。
B、具有智能电池检测,蓄电池单体监测系统应选用技术上成熟可靠、应用广泛的产品,应能实时监测所有电池的实时参数:组压、单体电压、环境温度等,当单体电压及系统发生异常时应能发出报警信号,报警记录和历史数据自动存储并可查询。具有专业软件分析功能,自动生成报表。该系统还能通过网络实现远程监控,远程报警。
(2)、蓄电池在线管理解决方案

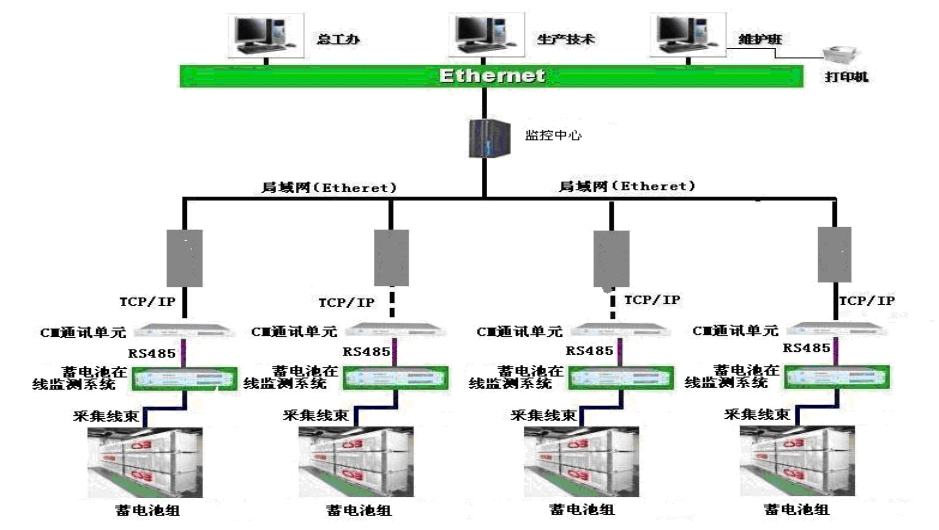

根据用户提出的蓄电池监测要求提供解决方案:(拓扑示意图如下)
本方案蓄电池在线监测系统主要由DCM采集单元﹑LM内阻单元、CM通讯单元、服务器和柯蓝蓄电池在线监测
另根据用户需要,可做到采集单元采集每节电池的参数上传给CM通讯单元、CM通讯单元将RS485转换为TCP/IP接入局域网,服务器收到数据后进行分析处理并保存,另外通过其内置的WEB颁布功能将数据通过网页的形式颁布出去。这样网络内的电脑只要访问这个网页就可以查看现场蓄电池状况。本方案基于最新的数据库及WEB颁布技术,适合于在局域网内实现蓄电池组远程报警和远程在线实时监测。终端无需在电脑上安装专用的软件。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
