随着通信行业的发展，为了方便我们的如果工作，各种各样适用于通信业的工具也逐渐诞生了，这这篇文章中小编就为大家详情介绍在光电通信的小神器—GT-20C型光电缆路由探测仪。
适用范围和概况
GT-20C型光电缆路由探测仪由一台发射机和一台接收机构成，用于地下管线路由的精确定位、深度测量和长距离的追踪。GT-20C型光电缆路由探测仪采用了多线圈电磁技术，提高了管线定位定深的精度和目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。
主要功能
1. 光电缆路径探测仪，能快速有效地确定地下光电缆走向和深度。
2. 具有先进的罗盘导向功能，测试路由更加快捷，指出线缆的方向，根据罗盘进行追踪。电流方向指示，防止串线干扰
3. 数字直读显示光电缆的深度：0-15米，3米内精度5%，8米内精度10%
4. 当仪器正确置于管线垂直上方时，自动实时显示目标管线真实深度。
5. 电缆的准确识别：从信号幅度、信号方向、信号相位三个维度进行准确识别。
6. 电流方向指示：具有独特技术，可显示跟踪信号的电流方向、相位，有效提高查找路径的准确性。
主要特点
a. 采用先进的信号处理技术、最新的集成电路元器件以达到优异的测试性能
b. 测量信号的多种发送方式:
1．注入法：用于有注入点的管线。
2．感应法：用于无注入点及无法使用钳夹时的管线。
3．钳夹法：用于被测管线有一段外露，便于钳夹夹钳的管线。
c. 满足不同环境要求的多种测量频率：
有480Hz、31KHz二种频率可以按实际测试情况加以选择；用户有特殊要求也可以自定义测量频率（须在定货合同中明确）。
d. 提高测试效率的不同的定位模式和功能：
1．峰值模式： 通过测量信号的极大值来确定路由的位置
2．谷值模式： 通过测量信号的极小值来确定路由的位置
3．路由定向： 直观、迅速地指示路由的方向
4．电流强度测量（CM）:测量管线上加载的信号电流大小，区别出目标管线
5．听诊器： 通过听诊头从众多管线中识别出信号所加载的管线
e.辅助功能：
1． 接收增益自动调节： 自动调节接收机的增益以使接收机处于优化状态，免去 子 手动调节的繁琐
2．声响功能： 接收机通过音调变化直观地反映测量的信号大小
3．管线状态检测： 发射机在做注入模式时，首先检测管线的绝缘电阻，残余电压，再将信号施加到目标管线上。当管线上绝缘电阻较小（近于对地短路）发射机将自动退出该模式，当残余电压较大时发射机告警，操作人员应立即停止信号的加载，关闭发射机。
4．电池电量检测： 电池电量的实时检测，当电量低到保护值时会发出报警自动关机
应用领域
GT-20C型光电缆路由探测仪在电信、网通、移动、联通、铁通、电力、自来水、煤气、物探、石化和市政等行业得到了广泛的应用。
听诊器和钳夹功能：用于复杂管槽中管线的精确识别（GT-20C特有功能）
图例：

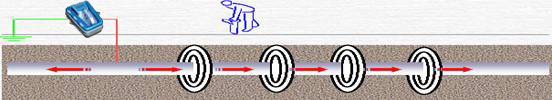

直连法

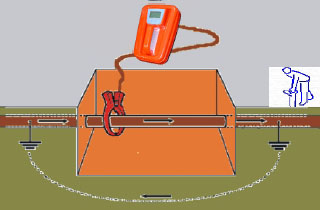

钳夹法
感应法
技术指标：
发射器指标
信号频率：
a．注入法 480Hz、31KHz
b．感应方式 31KHz
c．钳夹方式 31KHz
输出电压 0-400Vp-p 根据绝缘情况变化
输出波形 正弦波
电 源 12VDC 4.5AH Ni-NH电池
最大输出功率 10W
接收机指标
功耗 <1.0W
电源 12V DC 1.8 AH Ni-NH 电池
最大测试线路埋深 4.5米 （正常情况下）
测试线路埋深误差 ±0.05h±5cm (h为管线的埋深)
测试线路路由误差 ≤5cm
利用注入法测试管线路由及埋深有效长度 不小于10Km（正常情况下）。
利用感应法测试线路路由及埋深有效长度 不小于3Km（正常情况下）。
利用钳夹法测试线路路由及埋深有效长度 不小于6Km（正常情况下）。
注:正常情况下指所测试的管线在上述测量范围内没有绝缘故障及其它干扰。
环境参数
工作温度 -20℃~+50℃
存储温度 -40℃-70℃
相对湿度 10%~90%
大气压力 86~106KPa
环境噪声 ≤60dB

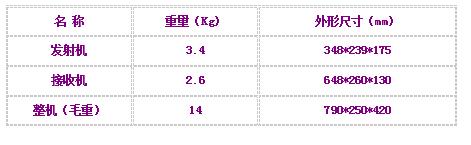

物理特性
