光时域反射仪（OTDR）是组织使用的重要仪器，用于验证新光纤链路的性能并检测现有光纤链路的问题。
网络的健康状况取决于网络基础架构的质量。这种质量始于承包商或系统集成商完全认证光纤布线基础设施已正确安装。维护可靠的光纤设备对于保护业务关键型应用程序也至关重要。作为网络管理员，了解如何从布线投资中获得最佳性能以及如何在问题发生时快速解决问题非常重要。
下面来介绍一下OTDR常见测试曲线

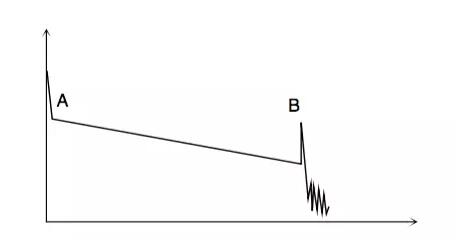

1正常曲线
一般为正常曲线图，A为盲区，B为测试末端反射峰。测试曲线为倾斜的，随着距离的增长，总损耗会越来越大。用总损耗(dB)除以总距离(Km)就是该段纤芯的平均损耗(dB/Km)。

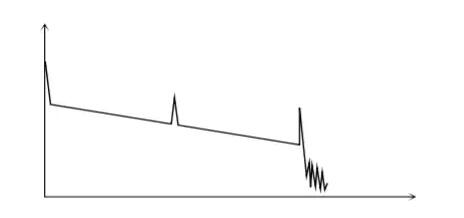

2光纤存在跳接点
中间多了一个反射峰，因为很有可能中间是一个跳接点。当然也会有例外的情况，总之，出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。

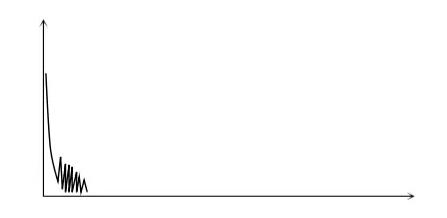

3异常情况
出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较近，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。出现这种情况，一要检查尾纤连接情况，二就是把OTDR的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断：1）尾纤有问题，2）OTDR上的识配器问题,，3）断点十分近，OTDR不足以测试出距离来。如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。

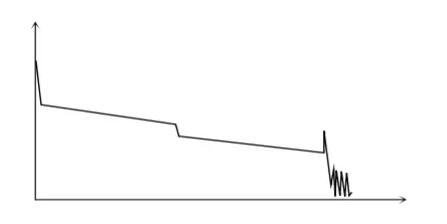

4非反射事件
这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素。曲线中的这个台阶是比较大的一个损耗点，也可以称为事件点，曲线在该点向下掉，称为非反射事件，如果曲线在该点向上翘的话，那就是反射事件了，这时该点的损耗点就成了负值，但并不是说他的损耗小了，这是一种伪增益现象，造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。

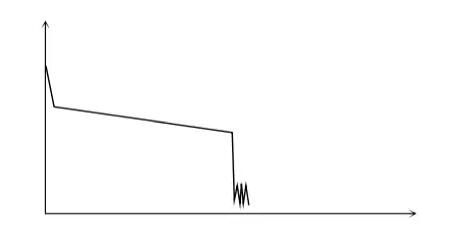

5光纤存在断点
这种情况一定要引起注意！曲线在末端没有任何反射峰就掉下去了，如果知道纤芯原来的距离，在没有到达纤芯原来的距离，曲线就掉下去了，这说明光纤在曲线掉下去的地方断了，或者也有可能是光纤在那里打了个折。

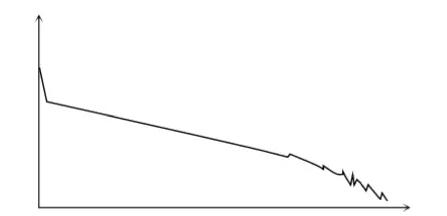

6测试距离过长
这种情况是出现在测试长距离的纤芯时，OTDR不能打到距离所产生的情况，或者是距离、脉冲设置过小所产生的情况。如果出现这种情况，OTDR的距离、脉冲又比较小的话，就要把距离、脉冲调大，以达到全段测试的目的，稍微加长测试时间也是一种办法。
