GT-HVNP1600无线高压核相仪
专为高压线路核相而精心设计制造的，突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从200V~220kV电压自动核相

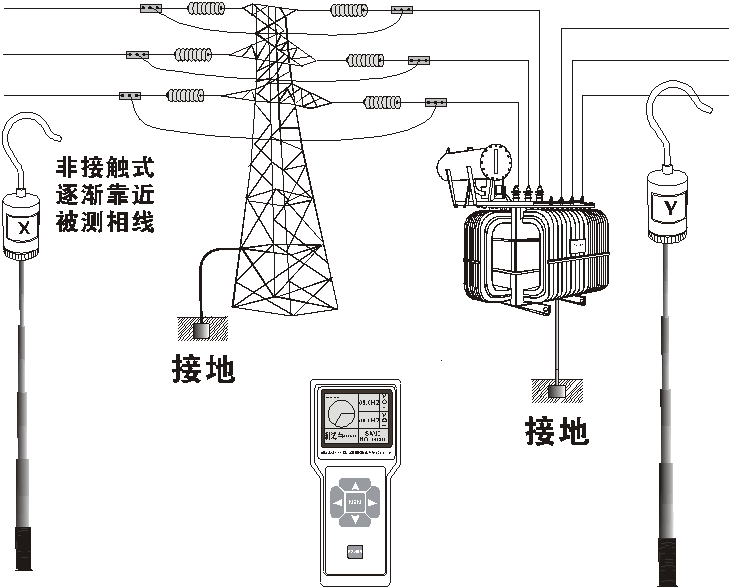

ETCR1600无线高压核相仪是专为高压线路核相而精心设计制造的，突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从200V~220kV电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV)，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。对于高压线路核相(电压超过400V时)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全！当裸导线电压超过35kV，必须使用非接触核相。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。
ETCR1600无线高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，无线信号直线传输距离约30米，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。
监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
|
功 能 |
高压线路核相、频率、相位、相序、验电无线测试 |
|
电 源 |
主 机：DC9V，6节5号碱性电池LR6；探测器: 锌锰干电池6F22、9V |
|
核相方式 |
接触式核相：35kV以下的裸导线或220kV以下具有绝缘外皮的导线可以接触导线核相 非接触式核相：当裸线路电压超过35kV时，必须采用非接触核相，探针逐渐靠近导线即可 |
|
传输距离 |
无线传输，直线传输距离约30米 |
|
相别定性 |
同相:－25°～25°；异相: 95°～145°和215°～265° |
|
核相电压 |
200V～220kV |
|
相位量程 |
0.0°～360.0°；精度：≤±12°；分辨率：0.1° |
|
频率量程 |
45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
|
发射频率 |
433MHz、315MHz |
|
LCD |
3.5寸彩屏；显示域：71mm×53mm |
|
相位指示 |
相量图及数字同时显示 |
|
电源指示 |
探测器具有绿色电源指示灯 |
|
工作指示 |
核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声 |
|
显示速率 |
2次/秒 |
|
数据存储 |
9999组(掉电或更换电池不会丢失数据) |
|
液晶背光 |
可调亮度，适应不同使用环境 |
|
自动关机 |
开机约5分钟仪表将自动关机 |
|
电池电压 |
当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
|
额定电流 |
探测器：30mA max；主机：150mA max |
|
仪表质量 |
仪器：950g(含电池)；包装及绝缘杆的总质量：约3.0kg |
|
仪器尺寸 |
主机195mm×100mm×45mm；探测器290mm×250mm×80mm |
|
绝缘杆长度 |
最大直径Φ38mm；长度：缩态为1350mm；伸态为5000mm |
|
绝缘试验 |
绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
|
外界干扰 |
无特强电磁场；无433MHz 、315MHz同频干扰 |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
防护等级 |
IP63 |
|
适合安规 |
GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |
|
|
随机附件 |
主机1件、探测器2件、探针2件、探勾2件、绝缘杆2件、软件光盘1件、USB数据线1根、LR6电池6个、6F22电池2个、检验线1条、工具包1件 |
高压线路核相、频率、相位、相序、验电无线测试；
具有语音提示，无线传输，彩屏显示，向量图指示，相位指示，数据上传等功能；
核相电压范围：200V～220kV，测试相位：0.0°～360.0°，测试频率：45.0Hz～65.0Hz。
