罗德与施瓦茨 ZVH 电缆与天线分析仪

罗德与施瓦茨 ZVH 电缆与天线分析仪

  • 罗德与施瓦茨 ZVH 电缆与天线分析仪
  • 产品介绍

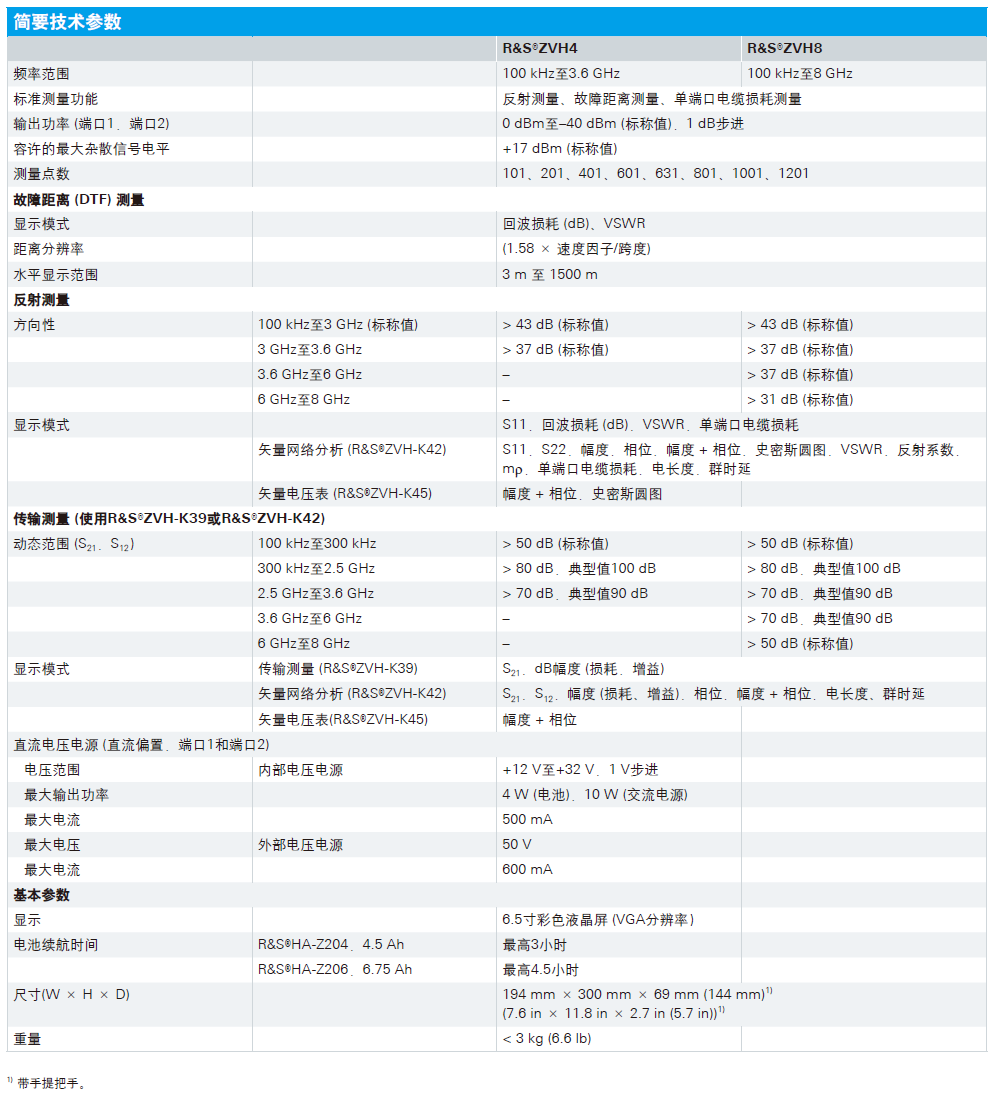

  • 技术参数
  • 主要功能
  • 应用领域

R&S® ZVH是一款坚固、易于手持的电缆与天线分析仪,适合在现场使用。它重量轻、操作简单,因此对于任何需要在户外安装和维护天线系统的人员而言,都是一款不可或缺的高效测量仪器。



在安装或维护移动无线电、广播或无线电通讯的天线系统时,R&S® ZVH电缆与天线分析仪可执行快速、可靠且非常准确的测量。即便只采用基本配置,R&S® ZVH也可用于检测电缆故障、测量滤波器和放大器的匹配以及检查电缆连接的损耗,这也是设置并运行发射机系统过程中涉及的三项最重要的任务。要执行进一步测量,例如发射和接收天线之间的隔离度或输出放大器的输出功率,射频服务工程师或维护团队可选用合适的选件。

主要特点

 频率范围:100 KHz至3.6 GHz/8 GHz
 100 dB (典型值) 的动态范围,用于滤波器和天线隔离度测量
 覆盖整个频率范围的出厂校准
 内置有源器件如放大器使用的直流电压源 (偏置式)
 功率计选件
 使用R&S® ZVH View软件,用户只需执行几个简单的操作步骤即可生成测试报告。
 测量结果可保存在SD存储卡或USB记忆棒中
 内置向导可让用户快速且无误地执行范围广泛的测试序列
 亮色显示屏即使是在较差的光照条件下也很容易阅读,在极端条件下可使用单色模式
 易于更换的锂离子电池,工作时间可长达4.5小时
 外壳坚固、防水,适合在现场使用
 重量轻 (带电池3 kg),易于手持,常用功能设有专属功能键,触手可及


1. 安装天线系统


故障距离测量 (DTF)
单端口电缆耗损测量
反射测量
传输测量
内置直流电压供电
使用GPS接收机定位

R&S® ZVH的出厂校准


2. 维护天线系统


双端口矢量网络分析
矢量电压表
终端式和定向功率测量
连接宽带功率探头进行脉冲分析
内置信道功率计
频谱分析测量
频谱瀑布图测量
