系统测试方案蓄电池组远程充放电系统

GT-ACFS48蓄电池组远程充放电系统

GT-ACFS48蓄电池组远程充放电系统

远程化、集中化、智能化进行蓄电池维护测试

  • GT-ACFS48蓄电池组远程充放电系统
  • 产品介绍
  • 技术参数
  • 主要功能
  • 应用领域

       作为后备电源使用的蓄电池是确保通信设备不间断运行的最后一道生命线。如果蓄电池维护不当,将面临市电中断蓄电池供电能力不足,造成系统瘫痪,通信中断。而目前蓄电池组的常规维护主要由人工利用常规的放电测试仪表根据相关规范进行。这样的维护需将电池组脱离系统,增大系统死机和中断风险,放电时间长,且需人工测试记录,工作量大,离线测试完被测电池组电压与系统电压压差大,在并系统时存在打火现象,存在安全隐患。且随着蓄电池组大面积广泛使用,人工维护显然不能满足实际需求,实际中由于蓄电池使用不当或维护不及时导致的安全事故在逐年增加。基于蓄电池维护的现状,我们公司自主研发生产GT-ACFS48蓄电池组远程充放电系统。


该系统依据国家、相关行业对于通信后备电源系统测试与维护规程的要求所设计。同时实现对蓄电池组的终端与远程在线放电、充电、监测和数据分析于一体的综合性蓄电池维护系统。具备对蓄电池组远程监控包括蓄电池电压/内阻、充放电测试;对交流电参数监测包括三相电压等参数监测;各机房实施采用分布式布点,并通过网络实行远程化、集中化、智能化的全面测试维护;可以提升维护技术水平,维护效率,提高系统供电保障能力,为管理信息化保价护航。广泛应用于各大通信运营商、电力系统、铁路专网、数据中心等。


        系统概述


远程化:无需人员现场即可对电池组进行远程测试维护工作。

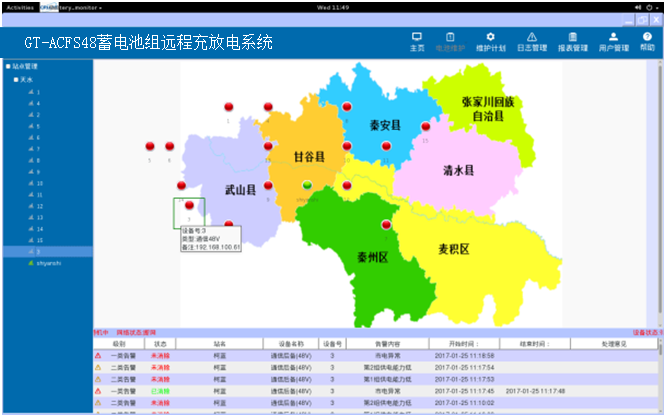

集中化:可实现对所辖区域内所有机房的电池组等进行集中维护管理。

智能化:无须人工,自动全面采用当前所有先进的新技术进行蓄电池维护测试。


系统功能


()、蓄电池组的监控功能

    1、在线监测功能:

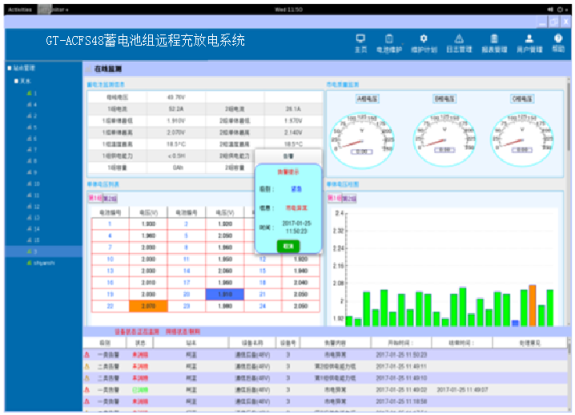

 1)、实时远程监控和采集蓄电池组组端电压、单体电压、电流、环境温度、电池运行状态等参数。实时将采集到的数据保存到系统,并通过网络上传到后台软件进行分析存储。

    (2)、实时告警功能:当监测到的电池参数超过设定的门限值时,系统会自动告警提示。

  2、内阻测试功能:

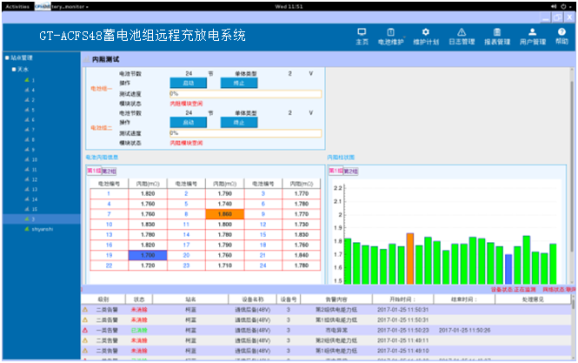

 1)、在蓄电池组在线常规监控的基础上,增加在线测试每个蓄电池的内阻,可及时准确了解蓄电池的性能状态,发现故障单体。

 (2)、实时告警功能:当监测到某个单体的内阻值超过设定的门限值时,系统会自动告警提示。

 (3)、测试过程中不影响系统正常运行。

  3、远程充放电测试功能

1)、远程自动控制蓄电池组实现恒流放电,实现蓄电池组维护测试的目的。

2)、放电结束后,系统能对蓄电池组进行在线充电恢复。可根据蓄电池组的容量和放电深度自动采用合适的充电电流进行充电,避免出现大电流充电和过充电等现象产生。

3)、整个放充电过程全部自动完成,放电过程中无需工作人员到现场操作,无需人员值守,大大节约人力成本,提高劳动效率。

    (4)、蓄电池组定期核对性充放电测试试验,准确预估出每个蓄电池的实际容量。

(二)、系统具备旁路功能

    GT-ACFS48蓄电池组远程充放电系统与用户设备连接完成后,使用过程中无需再更改线路。使用过程中出现意外因素导致本系统失效时,可自动将本系统旁路,不会对用户原有设备运行造成影响。


数据管理平台

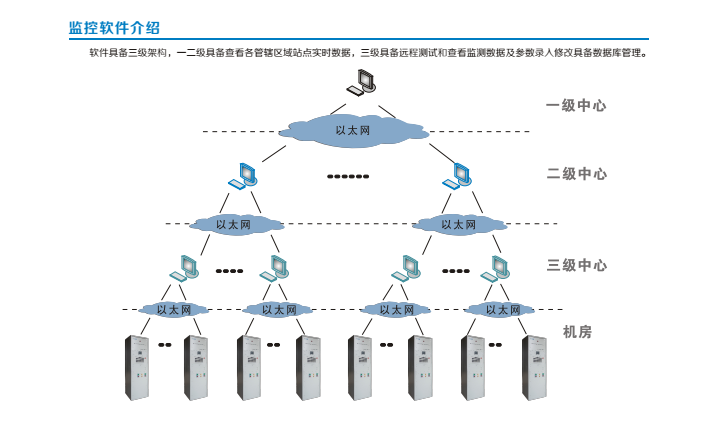

数据管理平台具备三级架构,一二级具备查看各管辖区域站点实时数据,三级具备远程测试和查看监测数据及参数录入修改具备数据库管理。

1、通过网络传输方式,将系统实时采集的各站点的蓄电池组数据(包括放电测试数据,浮充数据、性能参数等),传输到指定的计算机里。

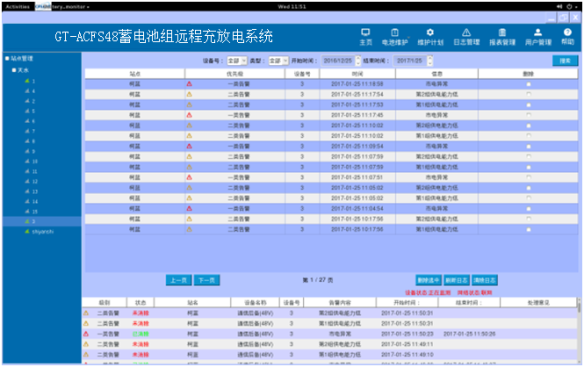

2、经过专业化的蓄电池组数据分析管理平台,完成对于上传的各个站点蓄电池组数据的综合分析处理,自动显示和分析各组蓄电池组的运行参数、自动绘出放电数据曲线等各种图表及各类报表。

3、自动分析和判断各个站点蓄电池组的隐患程度并及时发出警报信息,同时将报警事件备案存储,以备查询。

4、强大的数据分析功能:

☆检测数据的定期分析

☆核对放电结果分析

☆蓄电池长期变化的性能分析

☆丰富的图表显示、报表输出

☆合理的维护方案



蓄电池监控指标


监测电池组数量

12组可选


电池组类型

48V铅酸蓄电池组


电池容量范围

501500Ah,可扩展


整组电压测量范围

060V


整组电压分辨率

0.01V


单体电池类型

2 / 6 / 12 V


单体电压测量范围

02.5V / 7.5V / 15V


单体电压分辨率

0.001V (12V电池为0.01V)


电压测试精度

0.3


单体内阻

测量范围: 0 32000mW


内阻测量精度: ±2%


监测电流范围

0~ 150A,可扩展


充放电电流范围

5A150A,可扩展


电流测试误差

1%


放出容量误差

1%


剩余容量误差

≤15%(放电深度要求高于30%)


温度测量范围

-20℃~+100℃


温度测试误差

±0.5℃


电参数监测指标


电压测试精度

0.2%


系统综合指标


工作电压

AC220V 48V DC


通讯接口

内部



RS485




外部

RS485、以太网


数据通信能力

具备蓄电池参数的远程监测和核对放电控制功能、智能充电功能。


工作环境

环境温度

-10℃~50℃



相对湿度

<85%



机柜尺寸

600mm*600mm*2000mm(长**高)
