GT-AMS蓄电池在线监测系统

GT-AMS蓄电池在线监测系统

  • GT-AMS蓄电池在线监测系统
  • 产品介绍
  • 技术参数
  • 主要功能
  • 应用领域


系统简介

        GT-AMS蓄电池在线监测系统主要是针对直流电源系统中的蓄电池组及UPS蓄电池组进行实时监测、异常告警、在线内阻测试功能于一身。可在线监测蓄电池组的状态及各项参数,及时发现落后电池,进行异常告警,并对数据进行综合分析处理,及时判断故障、提供维护建议及产生告警,并对远端设备进行遥控和调节,从而实现通信机房、端局的无人值守,大大的减少了人力、物力维护成本,有效的进行节能减排,为使用单位创造很好的经济效益和社会效益。


系统功能

该系统能实时监测所有电池的实时参数:组压、单体电压、单体内阻、容量、温度、电流等,当单体电压、单体内阻及系统发生异常时应能发出声光报警信号,报警记录和历史数据自动存储并可查询。具有专业软件分析功能,自动生成报表。该系统还能通过网络实现远程监控,远程报警。

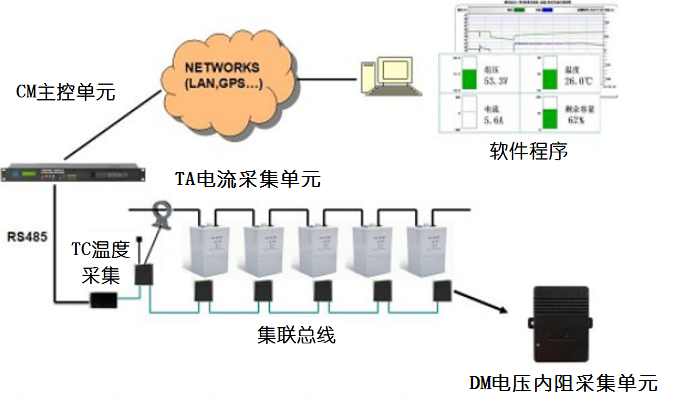

系统配置

(1)   主控单元

(2)   电压内阻采集单元

(3)   TC温度电流单元

各部件功能

      1 主控单元

        1、主控单元用于站端控制套系统工作,包括数据通讯、控制、智能管理分析功 能实现,主模块同时完成与远端计算机交互。具有人机交换键盘、液晶显示、重要与一般报警指示、数据存储和通信功能。

        2、每个主控单元可管理4组且每组小于240个电压内阻采集单元。

        3、单元与单元RS485通讯,可任意扩展;

       2)电压内阻采集单元:

        1、每天24小时在线监测,随时发现性能劣化的电池。

        2、每个模块监测一节电池,监测电压、内阻与内部温度,符合ANSI/TIA-942标准要求。

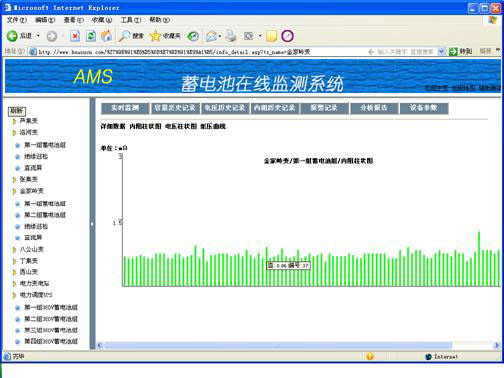

        3、提供专用后台软件,随时掌握电池运行情况。

        4、模块带光电隔离,支持MODBUS协议,极易接入第三方监控系统。

        5、安装极其简单,只需正负极各接一根线,无需专门培训就能安装。

        6、配置灵活,维护方便,低成本解决方案

         3TC温度电流单元

        1、可环境温度。

        2、用于监测电池组电流。





产品技术参数

    工作环境
    工作温度: -5℃~50℃
    相对湿度: 5%~90%
    大气压强: 80~110kPa
    监测能力
    每组最大为240节,一个收敛模块最多管理四组电池
    监测范围
    2V、12V电池,容量为30AH~2000AH
    通信接口
    电压内阻单元:UART口,支持MODBUS协议,每个UART总线最多支持240个设备
    主控单元:带RS485、RS232及10/100M 网络口,支持MODBUS协议
    绝缘耐压
    2000VAC
    测量范围及精度

        1、组压:20~600V,±(0.5%+0.2V)
        2、单体电压:1.5~2.5V,±(0.1%+1mV)             9~15V,     ±(0.1%+10mV)

        3、单体电池内阻:100~65535uΩ

                                 5±(2%+3 uΩ)(2V电池,重复精度)   分辨率为1 uΩ

                                 5±(2%+30uΩ)   (6V、12V电池,重复精度)     分辨率为3 uΩ
